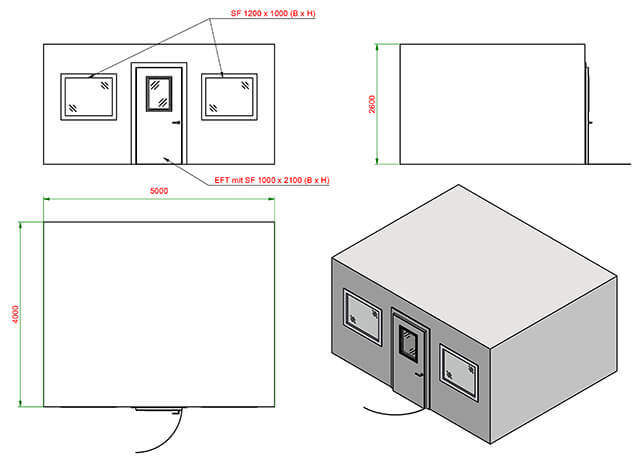

Schallschutzkabine 5.000 x 4.000 x 2.600 mm

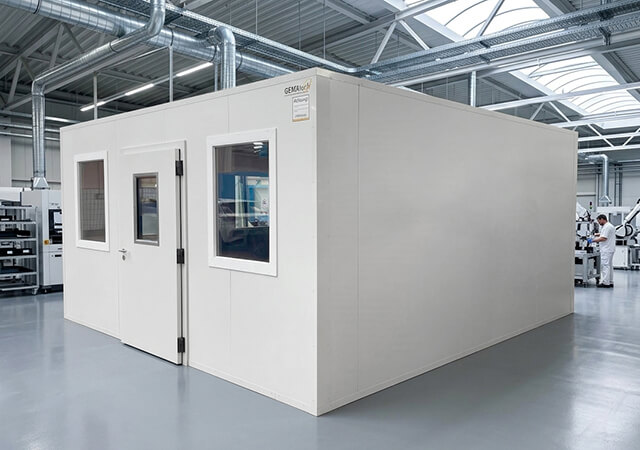

Schallschutzkabine in Elementbauweise, 5-seitig geschlossen mit Einflügeltüre mit Sichtfenster und 2 festverglasten Sichtfenstern

Lieferumfang:

• Schallschutzkabine (Elementbauweise, 5-seitig geschlossen inkl. Decke)
• Einflügeltüre mit Sichtfenster
• 2 x Sichtfenster, festverglast
• Lieferung innerhalb BRD
• Montage

Eigenschaften:

Unsere Schallschutzkabine kombiniert wirksamen Schallschutz mit einem nicht brennbaren Dämmkern. Das Paneel verfügt über eine spezielle Akustiklochung und erzielt sehr gute Schallabsorptions- und Reflexionswerte. Der Dämmkern besteht aus biolöslicher Steinwolle (Brandverhalten A2 „nicht brennbar“).

• Selbsttragende Elementbauweise jederzeit de- und remontierbar
• Hohe Steifigkeit trotz gelochter Oberfläche; werksseitig eingefügtes Dichtband
• Hoher Schallabsorptionsgrad über ein breites Frequenzspektrum
• Thermische Trennung der Deckschalen und passgenaue Fugengeometrie mit integrierten Dichtbändern
• Schnelle und problemlose Montage

Technische Daten:

Schallschutzkabine

• Außenmaße: 5.000 × 4.000 × 2.600 mm (L × B × H)
• Farbe: RAL 9002 (Grauweiß), lackiert
• Ausführung: 5-seitig geschlossen
• Paneel: Schallschutz-/Brandschutzpaneel
• Paneelbreite: 1.130 mm
• Paneeldicke: 80 mm
• Brandklassifizierung Paneel: A2 nach DIN 4102 (nicht brennbar)
• Aufstellung: für die Innenaufstellung in einer Halle ausgelegt
• Zulässige Deckenbelastung: 1.000 N (Nach den Vorschriften der Berufsgenossenschaften ist der Deckenbereich nicht begehbar.)

Einflügeltüre (mit Sichtfenster)

• Dämmdicke: 85 mm
• Material/Oberfläche: verzinktes Stahlblech, RAL 9002 (Grauweiß)
• Lichtes Maß: 1.000 mm (B)  2.100 mm (H)
• Schloss: Einsteckschloss PZW, feste Nuss (65/74/20), 9 mm
• Klemmdicke: 80 mm
• Sichtfenster: rechteckig, Glasleisten aus CNS (Hygiene-Ausführung)
• Verglasung: 2-fach Isolierglas VSG, 36 mm (6/24/6), Breite: 500 mm, Höhe: 700 mm
• Durchblick: 445 mm (B), 645 mm (H)
• Fenstereinbau für PU: 85 mm

Fenster (2× festverglast)

• Fenstersystem: festverglast
• Abmessungen je Fenster: 1.200 mm (B) x 1.000 mm (H)
• Durchblick: 1.000 mm (B) x 800 mm (H)
• Profilsystem: IDEAL 4000® / energeto® 4000
• Farbe: ap weiß (unfoliert)
• Dichtung: papyrusweiß
• Beschlag: 1x fest im Rahmen
• Randverbund: Alu blank
• Verglasung/Füllung: 24 mm Glas (Ug = 1,1), 4/16/4; Alu/Stahl nach 10077-1, 120836
• Glasleisten: Classic-line
• Entwässerung: ohne
• Brandverhalten: DIN EN 13501-1, Klasse E

Montage, Allgemeinkosten, An- und Abfahrt, Lieferung

• Montage Stahlbau, Schallschutzkabine, Schallschutztüre, Schallschutzfenster
• Inbetriebnahme und Einweisung des Betreiberpersonals
• Allgemeinkosten
• An- und Abfahrt
• Lieferung und Verpackung (da die Lieferung innerhalb BRD im Produktpreis bereits einkalkuliert ist, wird der Artikel im Shop als versandkostenfrei betrachtet)

Bauseitige Bedingungen:

• Die Bodenfläche und der Montage-Ort müssen fest, trocken und eben sein. Sollten bei Montagebeginn Unebenheiten bei den Bodenflächen festgestellt werden, müssen diese im Sockelbereich ausgeglichen und bauseits verschlossen werden
• Der Montage-Ort muss frei zugängig sein. Eine Mindestfreifläche von 1 Meter Abstand zu den Schallschutzelementen ist für die Zeit der Montagearbeiten zu gewährleisten
• Bauseits wird ein Montagehelfer bereit gestellt.
• Die elektrische Zuleitung erfolgt bauseits vom Verteilerkasten zum standardmäßigen Übergabepunkt z.B. auf dem Kabinendach.
• Im Angebot sind insbesondere nicht enthalten: Die Bereitstellung von Gerüsten, Kran und Hebefahrzeugen. Be- und Entladeeinrichtung sowie der Baustellentransport (Hierfür muss bauseits ein Stapler bereitgestellt werden). Kosten für Zugangstransportwege zur Montagestelle und deren freie Befahrbarkeit. Bauliche Arbeiten wie z.b. Fundamente, Bodenkanäle, Eindichtung von Durchbrüchen sowie Isolierarbeiten. Schallpegelmessungen und Emissionsmessungen. Elektroarbeiten, Maurer-, Dachdecker-, Tischler- und Stemmarbeiten. Hilfsmittel wie Rohrbauteile.

Herstellerangaben

• Hersteller:
  GEMAtech GmbH & Co. KG
  Bastelweg 3
  D-88453 Erolzheim
  shop@werkstatteinrichtung-shop.com
